變電站的直流屏體系在電力、通信、信息領域均具有非常重要的效果，可以為操控信號、繼電保護、自動裝置及事故照明等供給牢靠的穩定直流電源，為操作體系供給牢靠的操作。現在，變電站的蓄電池是按必定的標準進行裝備的：一般220kV變電站裝備兩組蓄電池，接線方法是一組蓄電池接一段母線，母線之間由開關操控，互為后備電源；一般110kV及以下等級變電站僅裝備一組蓄電池。

關于變電站，不管是裝備一組蓄電池還是兩組蓄電池，在核容放電進程中都需求接入備用電池，呈現兩組蓄電池直接并聯的狀況。變電站直流屏體系操作規程中明確規定，兩組電池壓差小于2V時才干進行短時間并聯切換，操作難度較大，對操作人員的要求和依賴性較高，存在誤操作的危險。

本文經過對傳統變電站直流屏體系并聯方法的剖析，提出了用變電站直流屏體系并聯保護器支持變電站直流屏體系的并聯使用，然后簡化了直流屏體系之間備用切換的流程，下降了變電站的電力失效的危險，提高了電力體系的安全性。

傳統變電站直流屏體系的并聯方法及存在的危險

以220kV變電站直流屏體系為例，傳統的裝備為直流屏1#接蓄電池組1#，直流屏2#接蓄電池組2#，直流母線之間由開關操控，在呈現異常或保護進程中互為后備電源，其裝備如圖1所示。

在將直流屏體系2切換為直流屏體系1備用時，為了避免蓄電池組1#放電后與直流屏1#或蓄電池組2#回路壓差，形成大電流對直流屏體系形成的危害，需求操控母線合閘，直流屏1#退出，蓄電池組1#退出，由直流屏2#承當直流屏體系1的后備電源供電的效果。

放電完畢后，需求人工調理直流屏1#下降充電電壓，逐步提高直流屏的輸出電壓，對蓄電池組1#充電，充滿電后直流屏1#和蓄電池組1#從頭接入體系，使操控母線和電源母線斷開，康復放電前原有體系的銜接。

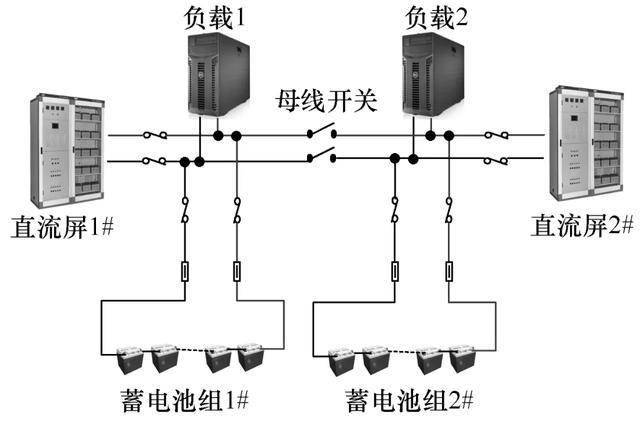

圖1 220kV變電站直流屏體系傳統配置圖

在備用接入和備用退出時均會呈現蓄電池直接并聯的情況，操作人員有必要確保直流屏體系的壓差小于2V時再進行短時并聯。當兩組直接并聯的電池端電壓存在壓差時，會呈現高電壓電池組向低電壓電池組放電，發生一個環流。蓄電池組內阻差異越大，電壓差異越大，環流也越大。即便只是短時間的環流過程，也會嚴峻影響到蓄電池的使用壽命，甚至可能導致電池損壞。
