跟著國家電網的大力打開和智能電網概念的提出，對直流操作電源體系提出了更高的要求，現有直流屏體系適用性靈活性不強，只能集中式供電、占地面積大等缺陷已越來越無法滿意現代電力打開的需求，一同，又跟著現代電力監控技術的大力打開，電力體系毛病停電時刻一般不逾越2h，因此，傳統直流屏能量糟蹋和本錢糟蹋的狀況越來越嚴峻。在這樣的大環境下，本文提出了一種并聯均流型，配備靈活性高、節能、環保、安全的直流操作體系，為電力體系的打開貢獻一份力氣。
1傳統直流屏體系組成和作業原理
1.1體系的組成
傳統直流屏體系，一般由交通輸人單元充電單元、微機監控單元、電壓調整單元.絕緣督查單元、電池巡顯單元、直流饋電單元，以及蓄電池組等組成。
1.2體系的作業原理

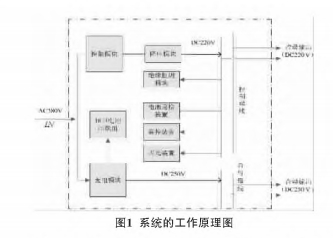

體系的作業原理，如圖1所示。
從圖1可以看出:蓄電池組有必要由18~20節蓄電池組成，控母和合母的輸出電壓不一樣，操控模塊的電壓通過降壓回路降為220V輸入到控母，給操控回路供電，充電模塊輸出的電壓為250V左右，一是，給電池進行充電;二是，直接輸入到合母，給合母回路供電。所以，控母和合母是不可互用的，用戶在運用時，有必要留心辨明負載該接入控母仍是合母，具有必定的不安全性。電池選用串聯的辦法，因此，當某一個電池出現問題的時分，整個供電體系能量削弱或者無法供應能量一同，選用串聯的辦法不能實現對單個電池進行活化的功用，無法最大程度前進電池的壽數。所以，傳統直流屏跟著電力體系的打開，無論是從本錢操控，仍是節能環保概念上，都已逐步體現出它的害處，有必要有一種新式的產品來更好的替代它。
2根據均流體系的并聯型直流屏根柢作業原理及運用
2.1根據均流體系的并聯型直流屏體系組成
根據均流體系的并聯型直流屏由交通輸入單元、智能均流電源單元.微機監控單元、直流饋電單元，以及蓄電池組等組成。蓄電池組一般只需4~8節電池(220V直流體系)，可根據負載狀況裝備。
2.2根據均流體系的并聯型直流屏體系根柢作業原理

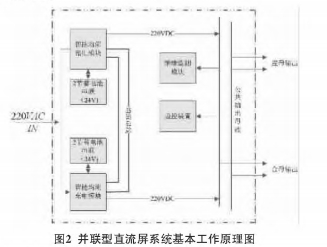

根據均流體系的并聯型直流屏體系根柢作業原理，如圖2所示。
2.2.1交通輸入單元
因?yàn)殡姵氐臄?shù)量的削減，所需充電電流大大削弱，所以本文所論說的根據均流體系的并聯型直流屏無需選用380V三相供電辦法，既簡化了供電辦法，又降低了交通輸入的能量要求，比傳統直流屏至少削減了50%的能量需求。
2.2.2智能均流電源模塊單元

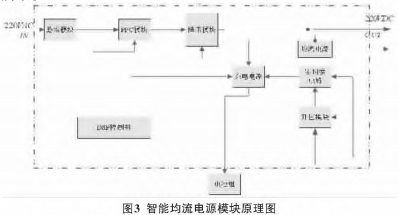

智能均流電源模塊，包含了整流回路、DSP操控回路、充電回路、升壓回路、均流回路等單元，作業原理，如圖3所示。
交通輸人后通過整流，PFC功率要素調整，降壓輸出直流220VDC給負載供電，一同，給充電回路供應動力給電池充電，電池(兩節)通過升壓回路轉化成直流220VDC，通過零切換回路給負載供電，各個智能均流電源模塊通過均流母線連接到公共輸出母線，每個智能均流電源模塊均勻扭負負載所需的電流，一同又起到在線備用的效果，使得模塊壽數更長，體系更安全。傳統直流屏的充電模塊選用的是后備用辦法，當1臺出現問題，另1臺才開端作業，這樣必然會形成壽數遭到必定的影響。
2.2.3電池組單元
根據均流體系的并聯型直流屏不再選用多節電池(18節)直接串聯的辦法進行后備，而是兩個串聯后，通過智能均流電源模塊單元轉化后并聯輸出(最多4組8節電池)，單個電池組可通過智能均流電源模塊單元進行活化和處理，處理了傳統直流屏無法對單個電池進行處理和活化，大大提高了電池的壽數。一同，電池?cái)?shù)量的減少，既降低了本錢，又愈加環保。
直流饋電單元

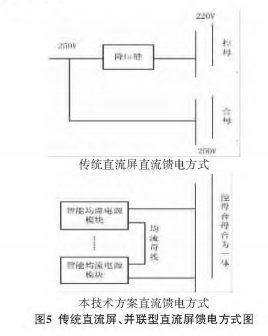

傳統直流屏控母和合母因?yàn)殡妷翰还餐?fù)載要嚴厲區別，比方，微機維護.指示燈等有必要接入控母，斷路器分合閘、儲能電機等負載有必要接人合母。本文所論說的技術控母和合母的電壓等級共同，并聯輸出，可互用，便當用戶的運用。傳統直流屏、并聯型直流屏饋電辦法，如圖5所示。
2.4根據均流體系的并聯型直流屏的運用
因?yàn)楦鶕?jù)均流體系的并聯型直流屏選用并聯均流技術，可根據負載狀況對模塊和電池?cái)?shù)量進行增減，因此，它既適用于開關柜及負載數量較大的場合，如發電廠、變電站等，又適用于開關柜及負載數量較小的場合，如小型開閉所用戶終端等，為用戶供應一種性價比極高，裝備靈敏的新式電力設備。
3結語
通過上述對比，本文所提出的技術計劃與傳統技術比較，在保證了為操控母線和合閘母線可靠供電的前提下，節省了蓄電池的運用數量，避免了蓄電池的擱置糟蹋，節省了本錢;同時，避免了因單節蓄電池?fù)p壞形成的整個蓄電池組無法正常供應直流電源的缺陷。又可根據實際需要，靈敏設置蓄電池的裝備數量和挑選電池參數，商場運用規劃更廣。選用多電源并聯供電辦法為操控母線或合闡母線供電，有用保證了供電的可靠性，維修檢測也更為便當。
