跟著國家電網的大力展開和智能電網概念的提出，對直流操作電源系統提出了更高的要求，現有直流屏系統適用性靈活性不強，只能集中式供電、占地面積大等缺點已越來越無法滿意現代電力展開的需求，一起，又跟著現代電力監控技術的大力展開，電力系統毛病停電時刻一般不超越2h，因而，傳統直流屏能量浪費和本錢浪費的狀況越來越嚴峻。在這樣的大環境下，本文提出了一種并聯均流型，配備靈活性高、節能、環保、安全的直流操作系統，為電力系統的展開奉獻一份力量。
1傳統直流屏系統組成和作業原理
1.1系統的組成
傳統直流屏系統，一般由交流輸人單元充電單元、微機監控單元、電壓調整單元.絕緣督查單元、電池巡顯單元、直流饋電單元，以及蓄電池組等組成。
1.2系統的作業原理

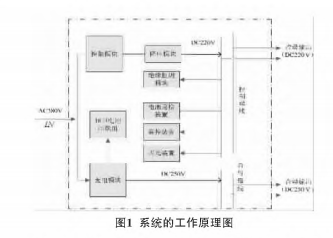

系統的作業原理，如圖1所示。
從圖1能夠看出:蓄電池組有必要由18~20節蓄電池組成，控母和合母的輸出電壓不一樣，控制模塊的電壓通過降壓回路降為220V輸入到控母，給控制回路供電，充電模塊輸出的電壓為250V左右，一是，給電池進行充電;二是，直接輸入到合母，給合母回路供電。所以，控母和合母是不可互用的，用戶在運用時，有必要留意辨明負載該接入控母仍是合母，具有必定的不安全性。電池選用串聯的方法，因而，當某一個電池出現問題的時分，整個供電系統能量減弱或者無法供應能量一起，選用串聯的方法不能實現對單個電池進行活化的功能，無法最大程度進步電池的壽數。所以，傳統直流屏跟著電力系統的展開，無論是從本錢控制，仍是節能環保概念上，都已逐漸體現出它的害處，有必要有一種新型的產品來更好的取代它。
2依據均流系統的并聯型直流屏底子作業原理及運用
2.1依據均流系統的并聯型直流屏系統組成
依據均流系統的并聯型直流屏由交流輸入單元、智能均流電源單元.微機監控單元、直流饋電單元，以及蓄電池組等組成。蓄電池組一般只需4~8節電池(220V直流系統)，可依據負載情況配置。
2.2依據均流系統的并聯型直流屏系統底子作業原理
依據均流系統的并聯型直流屏系統底子作業原理，如圖2所示。
2.2.1交流輸入單元
由于電池的數量的削減，所需充電電流大大削弱，所以本文所論說的依據均流系統的并聯型直流屏無需選用380V三相供電方式，既簡化了供電方式，又降低了交流輸入的能量要求，比傳統直流屏至少削減了50%的能量需求。
2.2.2智能均流電源模塊單元

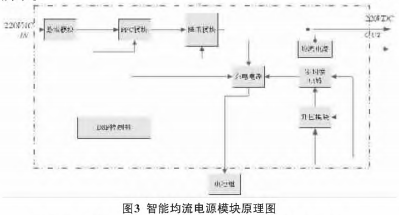

智能均流電源模塊，包含了整流回路、DSP控制回路、充電回路、升壓回路、均流回路等單元，工作原理，如圖3所示。
交流輸人后通過整流，PFC功率要素調整，降壓輸出直流220VDC給負載供電，一起，給充電回路供給動力給電池充電，電池(兩節)通過升壓回路轉化成直流220VDC，通過零切換回路給負載供電，各個智能均流電源模塊通過均流母線連接到公共輸出母線，每個智能均流電源模塊均勻扭負負載所需的電流，一起又起到在線備用的效果，使得模塊壽數更長，系統更安全。傳統直流屏的充電模塊選用的是后備用辦法，當1臺出現問題，另1臺才開端工作，這樣必然會造成壽數遭到必定的影響。
2.2.3電池組單元

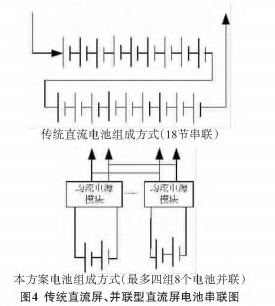

根據均流系統的并聯型直流屏不再選用多節電池(18節)直接串聯的辦法進行后備，而是兩個串聯后，通過智能均流電源模塊單元轉化后并聯輸出(最多4組8節電池)，單個電池組可通過智能均流電源模塊單元進行活化和處理，處理了傳統直流屏無法對單個電池進行處理和活化，大大提高了電池的壽數。一起，電池數量的減少，既降低了本錢，又愈加環保。
直流饋電單元

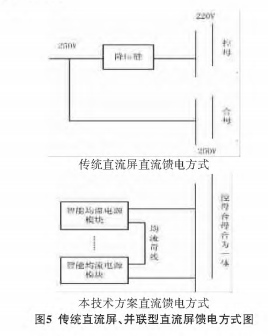

傳統直流屏控母和合母由于電壓不共同，負載要嚴格區別，比如，微機保護.指示燈等有必要接入控母，斷路器分合閘、儲能電機等負載有必要接人合母。本文所論述的技能控母和合母的電壓等級共同，并聯輸出，可互用，便利用戶的使用。傳統直流屏、并聯型直流屏饋電方法，如圖5所示。
2.4依據均流系統的并聯型直流屏的運用
由于依據均流系統的并聯型直流屏選用并聯均流技能，可依據負載情況對模塊和電池數量進行增減，因而，它既適用于開關柜及負載數量較大的場合，如發電廠、變電站等，又適用于開關柜及負載數量較小的場合，如小型開閉所用戶終端等，為用戶供給一種性價比極高，配置靈敏的新型電力設備。
3結語
經過上述比照，本文所提出的技能方案與傳統技能比較，在確保了為控制母線和合閘母線牢靠供電的前提下，節省了蓄電池的運用數量，避免了蓄電池的擱置浪費，節省了成本;同時，避免了因單節蓄電池損壞形成的整個蓄電池組無法正常供給直流電源的缺點。又可依據實際需要，靈敏設置蓄電池的配置數量和挑選電池參數，商場運用規模更廣。選用多電源并聯供電方法為控制母線或合闡母線供電，有效確保了供電的牢靠性，維修檢測也更為便利。
