1直流屏體系介紹
微機監控高頻開關直流電源屏體系選用閥控式
密封鉛酸蓄電池作為不停電電源體系主要由以下部分組成：
交流輸入、充電模塊、電池體系、降壓體系、直流輸出(合閘母線輸出和操控母線輸出)、監控體系(參數采測、運轉監控、報警輸出)、輔佐模塊。
直流屏體系的規范結構供給了最高的牢靠性和對輸出的維護。其供電線路選用充電模塊N．H并聯運轉方式，輸入的交流主電源與備電源互鎖銜接，經充電模塊后，對電池進行恒壓限流充電，同時經硅堆電壓調節器銜接到操控母線上。充電模塊輸出電壓是合閘母線和電池同享的。
電池與合閘母線是永久銜接的。在正常作業條件下，它從主電源上獲取電能進行充電。當輸入電源毛病時電池經硅堆電壓調節器可向操控母線負荷供給不間斷供電。當主電源恢復正常供電后，體系自動回到初始狀況。
2直流屏的特色
(1)操作簡略，現場不需要維護調整，可實現無人值守。
(2)功能強大的監控單元。
(3)監控單元帶有RS232、RS485兩種長途監控接13，方便用戶長途監控。
(4)顯示操作單元有兩種人機界面可供選擇：觸摸屏顯示和液晶顯示。
(5)充電單元選用高頻開關電源模塊，模塊裝備選用N+1冗余設計。
(6)充電模塊硬件自主均流，確保體系的牢靠運轉。
(7)調壓單元選用硅堆調壓，功能牢靠。
(8)電池裝備可選各種進口(國產)閥控式密封鉛酸蓄電池。
(9) 輸入、輸出單元選用進口斷路器，確保體系功能。
3直流屏的主要技術參數
輸入電壓：3"380V(交流)
輸入電壓波動范圍：4-15％
穩壓精度：：tO．5％
穩流精度：4-1．O％
紋波系數：．05％
轉換效率：≥90％
均流不平衡度：4-3．o％
諧波電流含有率：<30％
控母輸出過壓維護：242V+2V
控母輸出欠壓維護：198V+2V
合母輸出過壓維護：270V4-2V
合母輸出欠壓維護：198V4-2V
絕緣強度：工頻電壓2l：Ⅵ『min
絕緣電阻：≥100M11
噪音：<50dB
作業環境溫度：+20℃適宜

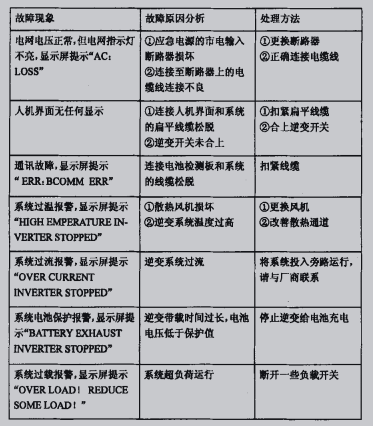

4直流屏的常見問題及處理
