隨著國家電網的大力發展和智能電網概念的提出,對直流操作電源系統提出了更高的要求,現有直流屏系統適用性靈活性不強,只能集中式供電、占地面積大等缺點已越來越無法滿足現代電力發展的需求,同時,又隨著現代電力監控技術的大力發展,電力系統故障停電時間一般不超過2h,因此,傳統直流屏能量浪費和成本浪費的情況越來越嚴重。在這樣的大環境下,本文提出了一種并聯均流型,配置靈活性高、節能、環保、安全的直流操作系統,為電力系統的發展貢獻一份力量。
1傳統直流屏系統組成和工作原理
1.1系統的組成
傳統直流屏系統,一般由交流輸人單元充電單元、微機監控單元、電壓調整單元.絕緣監察單元、電池巡顯單元、直流饋電單元,以及蓄電池組等組成。
1.2系統的工作原理

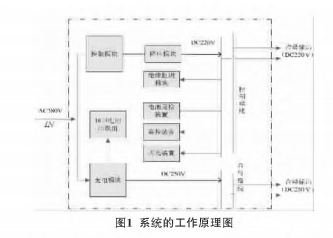

系統的工作原理,如圖1所示。
從圖1我們可以看出:蓄電池組必須由18~20節蓄電池組成,控母和合母的輸出電壓不一樣,控制模塊的電壓通過降壓回路降為220 V輸入到控母,給控制回路供電,充電模塊輸出的電壓為250 V左右,一是,給電池進行充電;二是,直接輸入到合母,給合母回路供電。所以,控母和合母是不可互用的,用戶在使用時,必須注意分清負載該接入控母還是合母,具備一定的不安全性。電池采用串聯的方式,因此,當某一個電池出現問題的時候,整個供電系統能量減弱或者無法提供能量,同時,采用串聯的方式不能實現對單個電池進行活化的功能,無法最大程度提高電池的壽命。所以,傳統直流屏隨著電力系統的發展,無論是從成本控制,還是節能環保概念上，都已慢慢體現出它的弊端,必須有一種新型的產品來更好的取代它。
2基于均流系統的并聯型直流屏基本工作原理及
應用
2.1基于均流系統的并聯型直流屏系統組成
基于均流系統的并聯型直流屏由交流輸入單元、智能均流電源單元.微機監控單元、直流饋電單元,以及蓄電池組等組成。蓄電池組一般只需4~8節電池(220 V直流系統),可根據負載情況配置。
2.2基于均流系統的并聯型直流屏系統基本工作原理

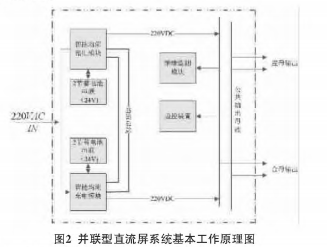

基于均流系統的并聯型直流屏系統基本工作原理，如圖2所示。
2.2.1交流輸入單元
由于電池的數量的減少,所需充電電流大大減弱，所以本文所闡述的基于均流系統的并聯型直流屏無需采用380V三相供電方式,既簡化了供電方式,又降低了交流輸入的能量要求,比傳統直流屏至少減少了50%的能量需求。
2.2.2智能均流電源模塊單元

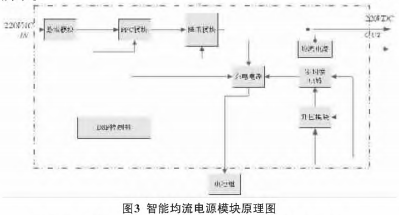

智能均流電源模塊,包含了整流回路、 DSP控制回路、充電回路、升壓回路、均流回路等單元,工作原理,如圖3所示。
交流輸人后經過整流,PFC功率因素調整,降壓輸出直流220 VDC給負載供電,同時,給充電回路提供能源給電池充電,電池(兩節)通過升壓回路轉換成直流220 VDC,通過零切換回路給負載供電,各個智能均流電源模塊通過均流母線連接到公共輸出母線,每個智能均流電源模塊平均扭負負載所需的電流,同時又起到在線備用的效果,使得模塊壽命更長,系統更安全。傳統直流屏的充電模塊采用的是后備用方式,當1臺出現問題,另1臺才開始工作,這樣必然會造成壽命受到一定的影響。
2.2.3 電池組單元

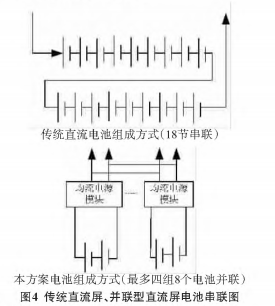

基于均流系統的并聯型直流屏不再采用多節電池(18節)直接串聯的方式進行后備,而是兩個串聯后,經過智能均流電源模塊單元轉換后并聯輸出(最多4組8節電池),單個電池組可通過智能均流電源模塊單元進行活化和管理,解決了傳統直流屏無法對單個電池進行管理和活化,大大提高了電池的壽命。同時,電池?cái)?shù)量的減少,既降低了成本,又更加環保。
直流饋電單元

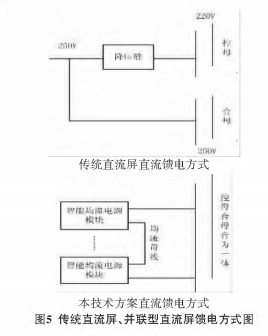

傳統直流屏控母和合母由于電壓不一致,負載要嚴格區分,比如 ,微機保護.指示燈等必須接入控母,斷路器分合閘、儲能電機等負載必須接人合母。本文所闡述的技術控母和合母的電壓等級一致,并聯輸出,可互用,方便用戶的使用。傳統直流屏、并聯型直流屏饋電方式,如圖5所示。
2.4基于均流系統的并聯型直流屏的應用
由于基于均流系統的并聯型直流屏采用并聯均流技術,可根據負載情況對模塊和電池?cái)?shù)量進行增減,因此,它既適用于開關柜及負載數量較大的場合,如發電廠、變電站等,又適用于開關柜及負載數量較小的場合,如小型開閉所用戶終端等,為用戶提供一種性價比極高,配置靈活的新型電力設備。
3結語
通過上述對比,本文所提出的技術方案與傳統技術相比,在保證了為控制母線和合閘母線可靠供電的前提下,節省了蓄電池的使用數量,避免了蓄電池的閑置浪費,節省了成本;同時,避免了因單節蓄電池?fù)p壞造成的整個蓄電池組無法正常提供直流電源的缺陷。又可根據實際需要,靈活設置蓄電池的配置數量和選擇電池參數,市場應用范圍更廣。采用多電源并聯供電方式為控制母線或合闡母線供電,有效保證了供電的可靠性,維修檢測也更為方便。
